Elektroinstallation

Bei jedem Fertighaus muss man mit der Planung der Elektroinstallation lange Zeit vor dem Bauen beginnen.
Die Bauherren müssen sich fragen, was für Beleuchtung, wie viele Steckdosen, Alarmanlage oder ein Smart Home System kommen wird oder auch nicht.
Viele Smart Home Systeme, wie KNX, werden durch extra Busleitungen verlegt.
Wir haben uns den Hersteller Fibaro ausgesucht. Fibaro ist eine Kabellose Hausautomation. Es ermöglicht die komplette Steuerung eines Z-Wave-Netzes über Webbrowser am PC oder über Smartphones. Darüber werde ich später mehr schreiben.
Ich habe mich gegen KNX entschieden, da Fibaro auch einem Laien ermöglicht die Szenen zu schreiben. Bei KNX gestaltet sich das deutlich schwieriger.

Die detaillierte Planung von Steckdosen, Rollläden Steuerung, Lichtschaltern wird an die Produktion weiter gegeben.
Je nach Anbieter kommen die Wände entweder mit den elektrischen Leitungen bereits aus dem Werk, oder zumindest werden die Wände für die Elektroinstallation vorbereitet.

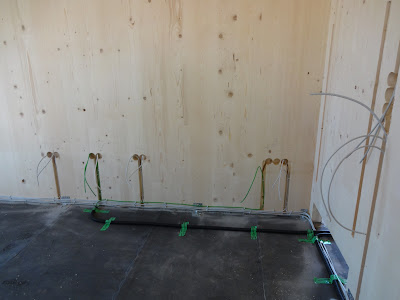

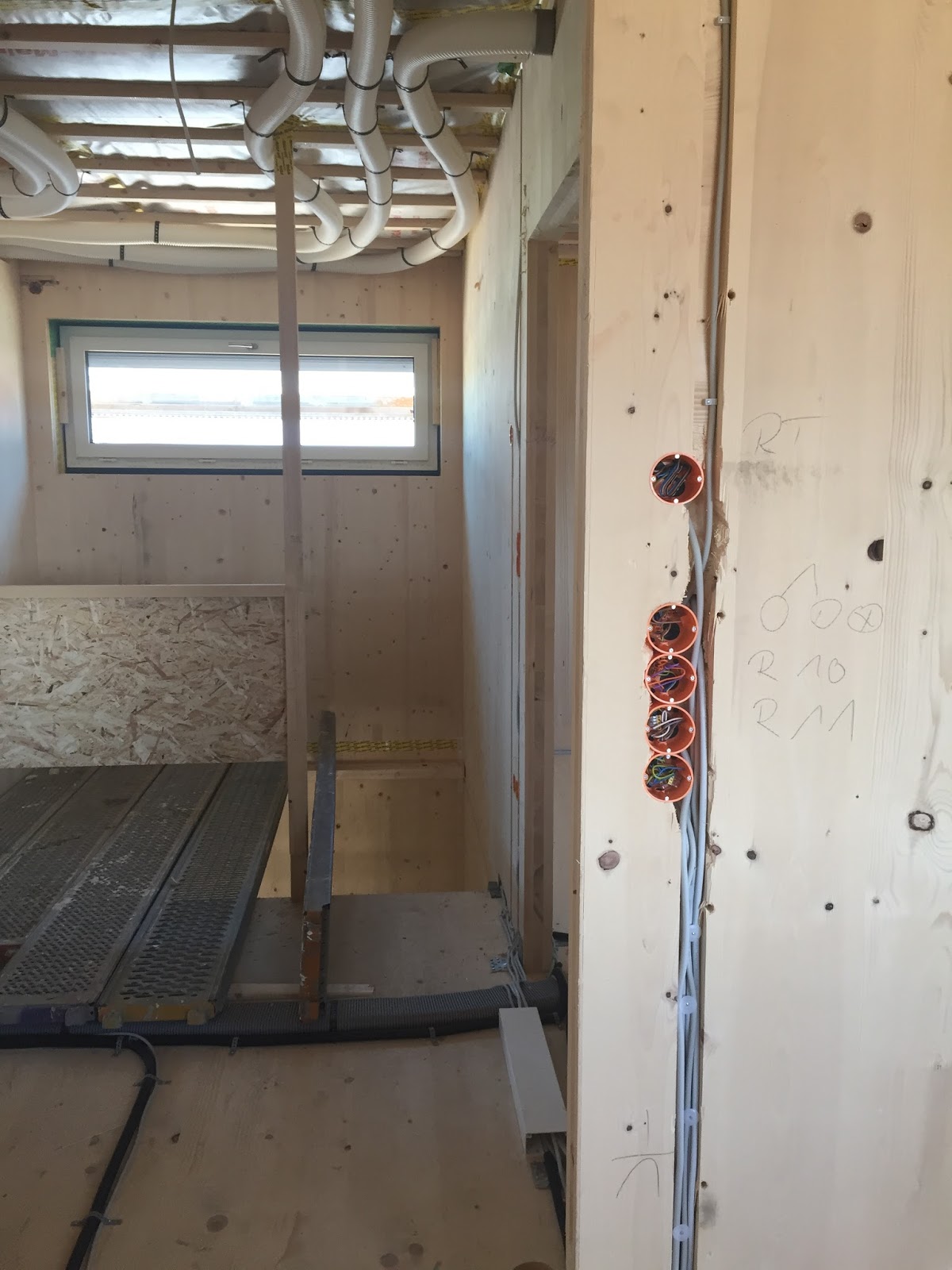

In unserem Fall, bei Wir-Leben-Haus, wurden bereits im Werk auf der Wandinnenseite entsprechende Öffnungen und Kanäle für elektrische Verkabelung, Steckdosen und Schalter gefräst.

Hier kommt eine Liste, die zukünftige Bauherren gut gebrauchen können (kein Anspruch auf Vollständigkeit):

Beleuchtung:
was für Lampen, wie viele und wohin:
Hängelampen zB über dem Esstisch (wie groß wird der Tisch?)
Einbauspots (häufig abgehängte Decke nötig)
stehende Lampen (extra Steckdose)
TV Möbel oder Regale Beleuchtung - RGBW Streifen mit der Option die Farben zu wecheln (meist mit einer Fernbedienung)
Arbeitsplatte und Kücheninsel Beleuchtung
spritzwassergeschützte Leuchten für Badezimmer, Spiegelbeleuchtung
Schreibtisch Lampe
Nachttisch Lampen
Kleiderschrankbeleuchtung
Treppen- und Flurbeleuchtung
Hauswirtschaftsraum, Speisekammer, Abstellraum
Dachboden- und Kellerbeleuchtung
Dekolicht: Bilder Spots oder Weihnachtsbeleuchtung

Wie wird das Licht gesteuert:
Lichtschalter,
Wechselschalter (am Anfang und am Ende des Flurs, Treppe unten und oben, Schlafzimmer an der Tür und am Bed),
mit dem Smartphone (auch ein Ausschaltknopf für alle Lichter)
Licht mit Bewegungsmelder
- zu empfehlen in den Fluren, Treppen und Räumen, die man für kurze Zeit und häufig mit der Wäsche, den Einkaufstüten oder dem Müll beladen betritt

in den Kleiderschränken müssen nicht unbedingt Leitungen verlegt werden. LED brauchen wenig Strom und kommen mit Batterien gut aus.

Soll das Licht gedimmt werden?
Es ist angenehm, wenn man am Abend das Licht im Wohnzimmer dimmen kann.
Auch beim nächtlichen Gang zur Toilette braucht man kein grelles Licht.

Für die Außenbeleuchtung rund ums Haus, am Eingang, vor einer Hintertür, vor und in der Garage, auf der Terrasse müssen extra Leitungen verlegt werden.
Am Eingang könnte das Licht auf die Bewegungsmelder reagieren, dann wird es automatisch an und ausgeschaltet.

Steckdosen:

vor allem in der Küche sollten mehrere Steckdosen eingeplant werden. Abgesehen von den klassischen Haushaltsgeräten (der Kühlschrank oder die Spülmaschine) sollte man noch viele kleine Geräte wie der Toaster, der Wasserkocher, die Kaffeemaschine, der Thermomix und ähnliches berücksichtigen.
Welche Haushaltsgeräte bekommen einen Starkstromanschluss? der Herd, der Ofen oder vielleicht die Mikrowelle?

Denken Sie an die Anschlüsse für alle Fernsehgeräte, DVD Player, Decodierer, Router, Internet, Festnetztelefon (?), Lautsprecher (Heimkino/Home Cinema), Satellitenanschluss.

Die Steckdosen sollten in jedem Raum gut verteilt sein.
In einem Passivhaus müssen die Steckdosen und Schalter, die an den Außenwänden (von Innen) montiert werden, luftdicht sein.

Sonstiges:
Smart Home / Haussteuerung
Rauchmelder
Wassermelder  (Wasserschäden treten häufiger als Brandfälle auf)
Rollläden-/Raffstores- Steuerung (einzelne Tasten, Fernbedienung, Smartphone, automatische Steuerung)
Door/Windows Sensoren (melden ob ein Fenster offen steht / geöffnet wird)
Alarmanlage (?)
Kameras (?)
Bewegungsmelder (?) (in Verbindung mit dem Licht, den Kameras und/oder der Alarmanlage)
Haustüranlage
Wetterstation
Raumthermostate für die Heizung (bei Kühlfunktion spezielle Thermostate)

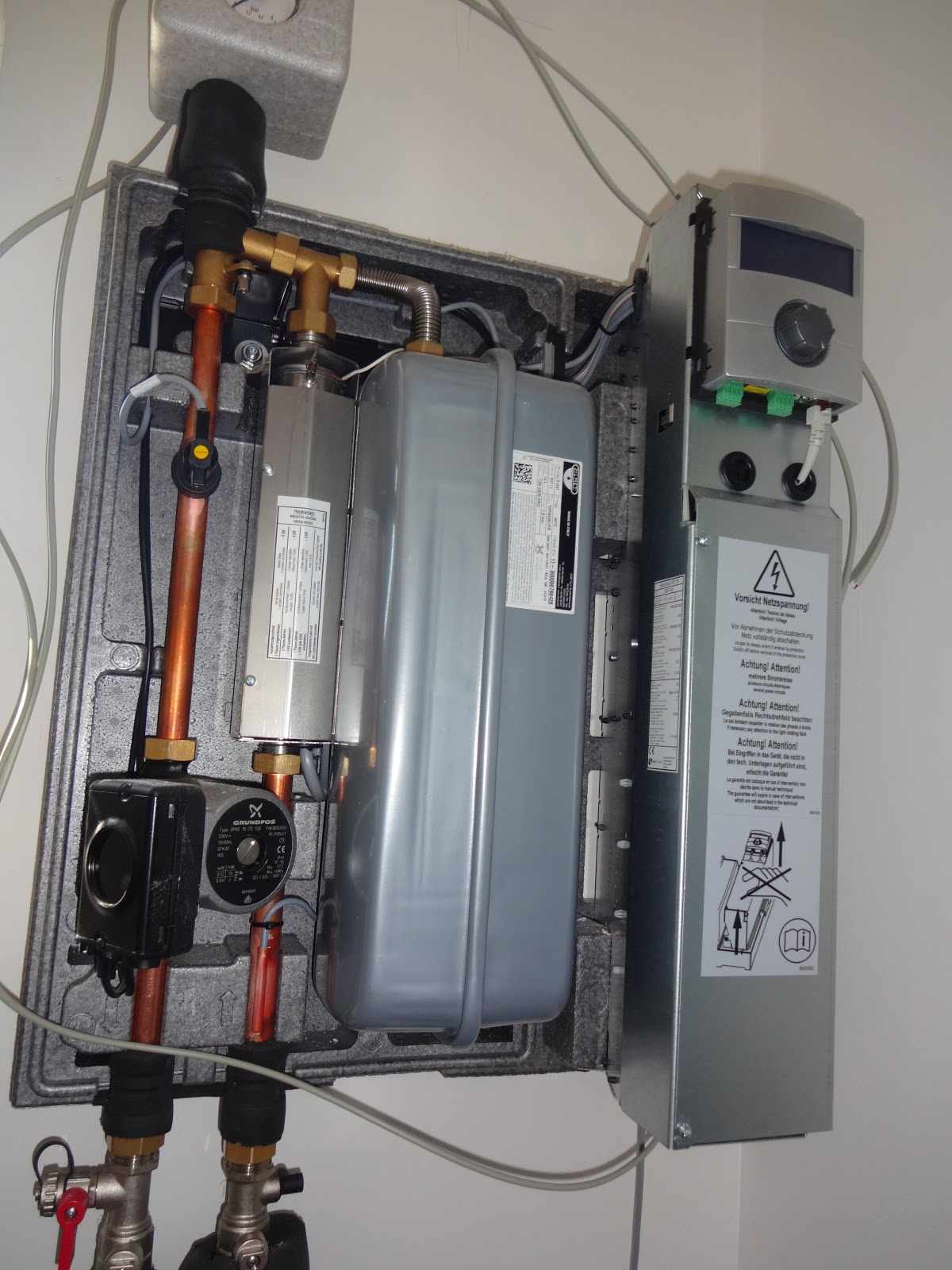

Wärmepumpe- Anschluss und Steuerung
Lüftungsanlage- Anschluss und Steuerung
Photovoltaikanlage
Wechselrichter
Stromspeicher

in der Garage/im Garten:
Beleuchtung
Steckdosen für Elektrogeräte, Rasenmäher, Weihnachtsbeleuchtung
automatische Bewässerung im Garten
Starkstrom, Wallbox zum Laden von Elektroauto

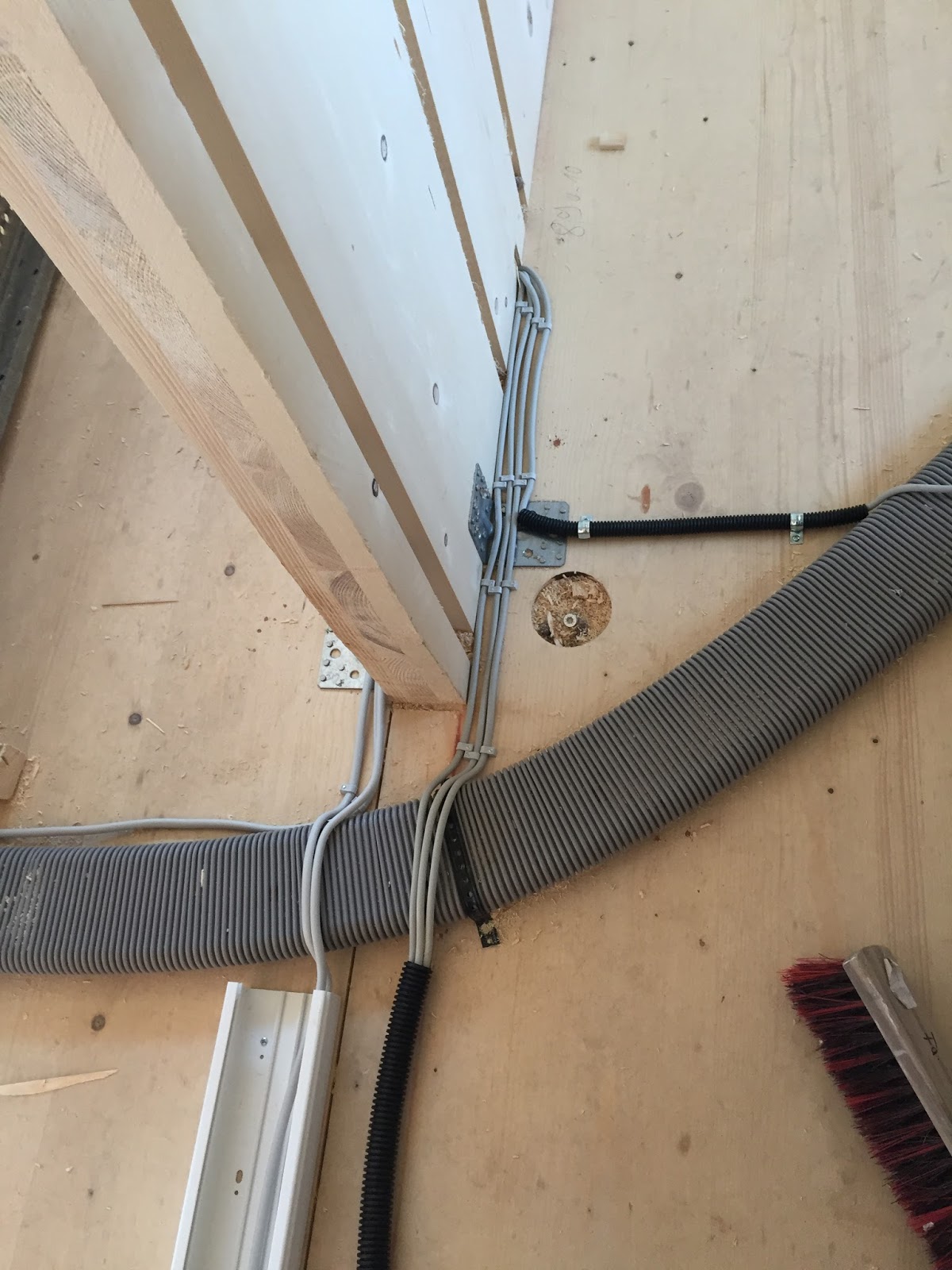

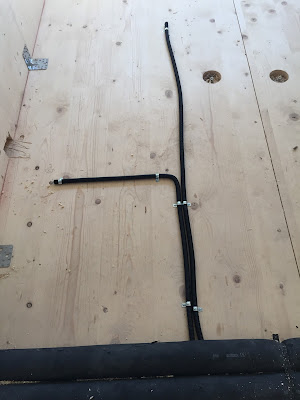

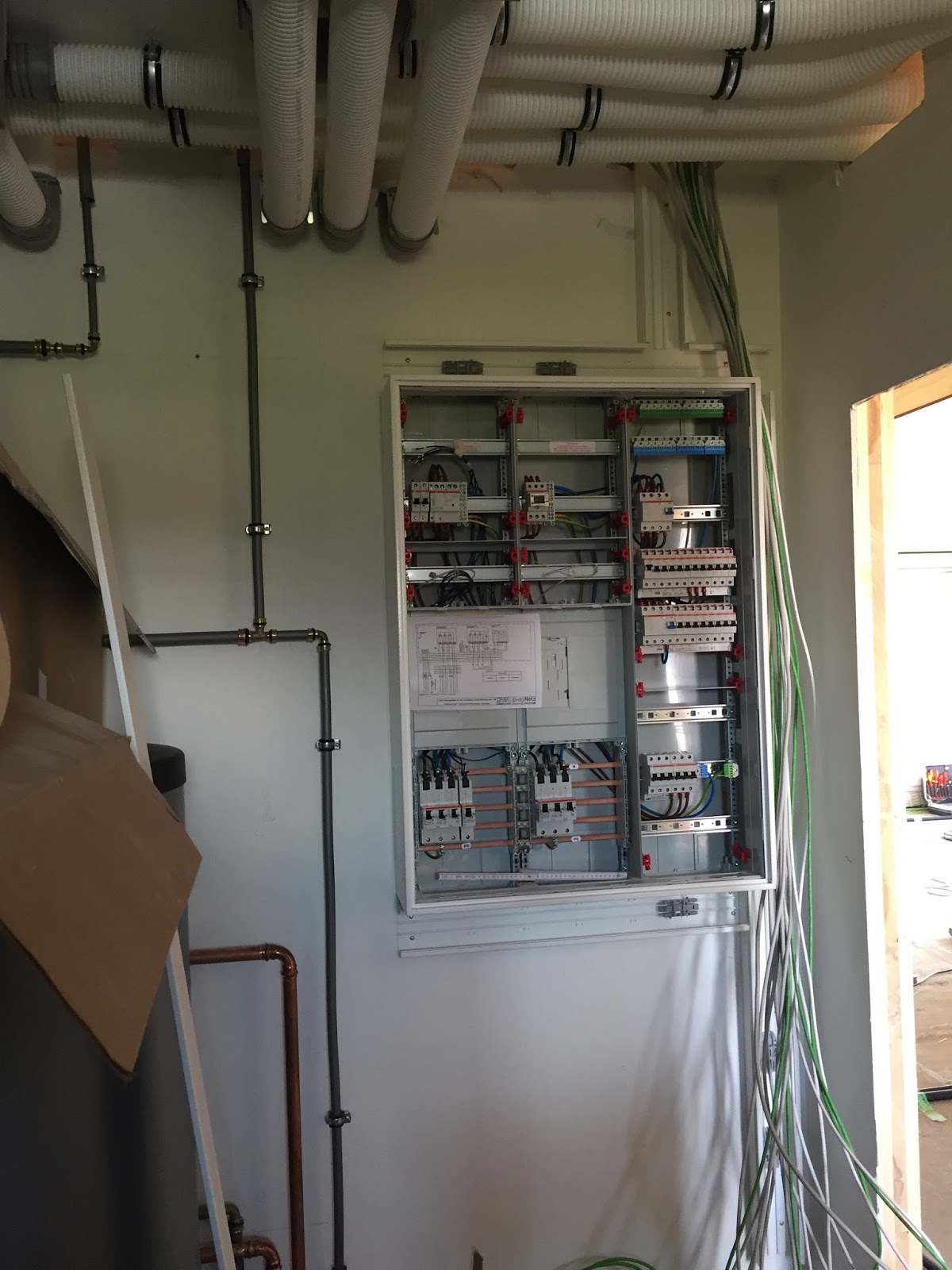

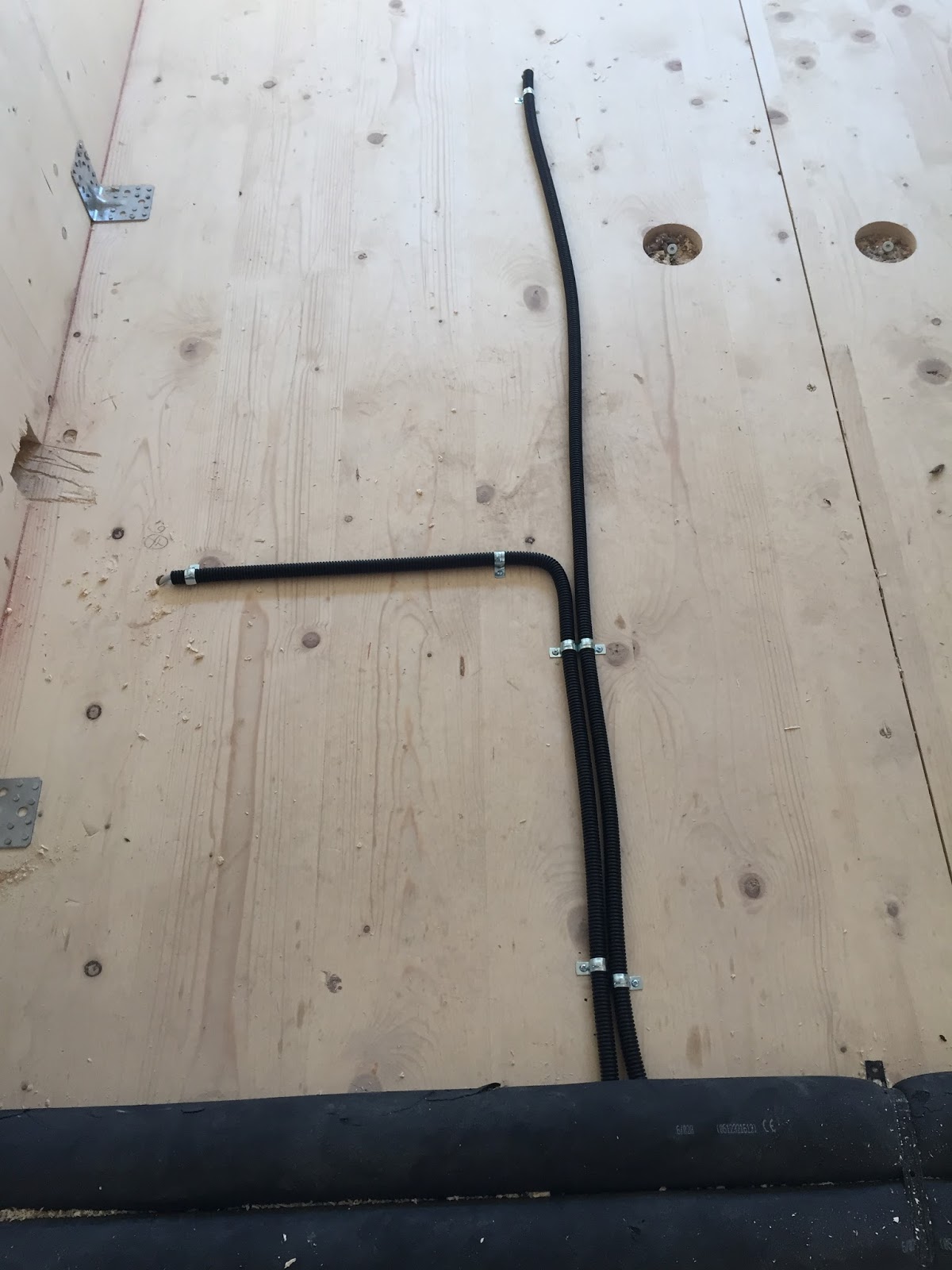

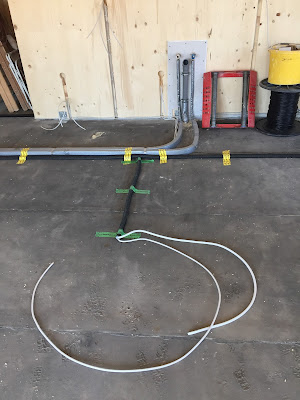

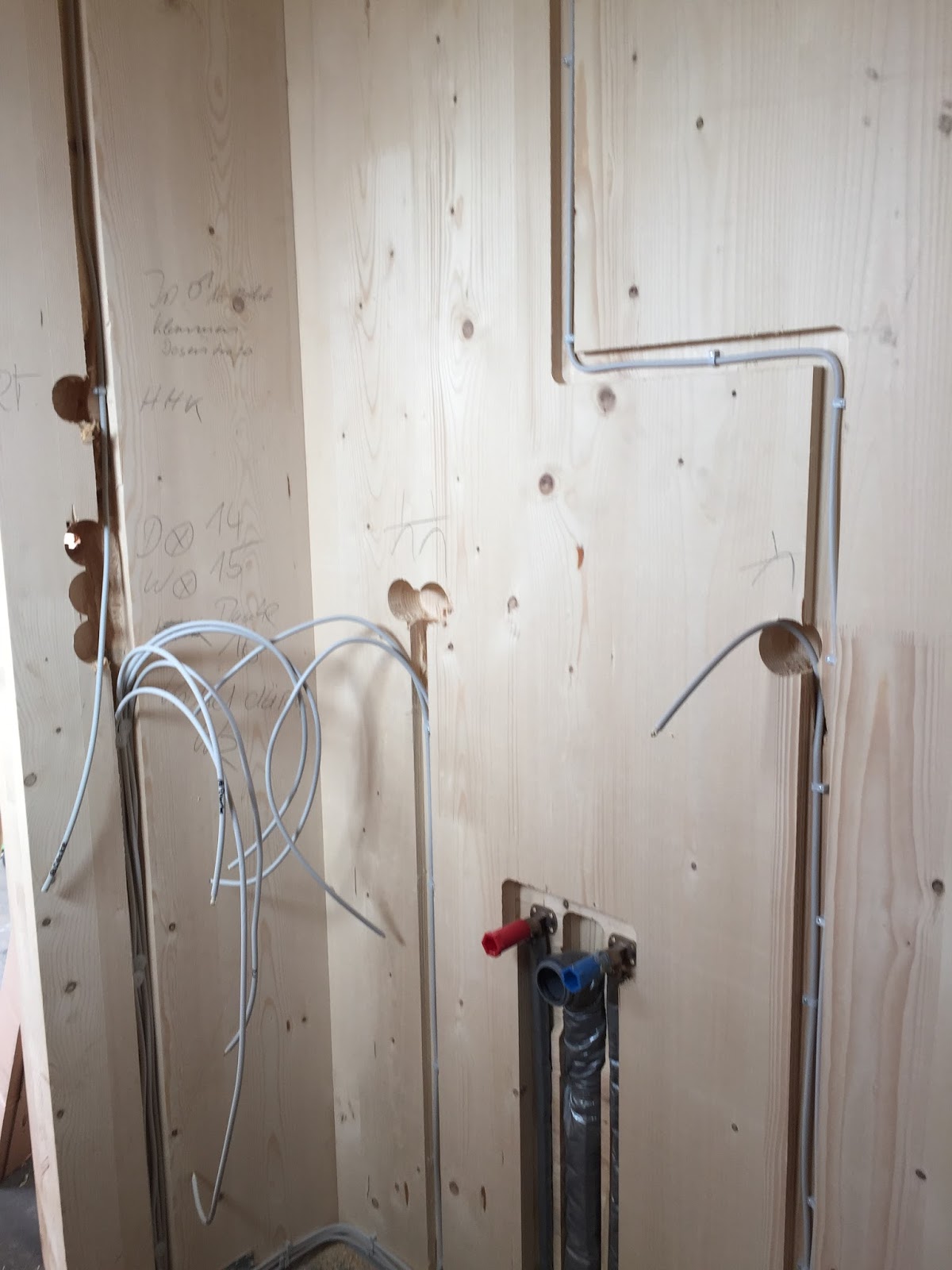

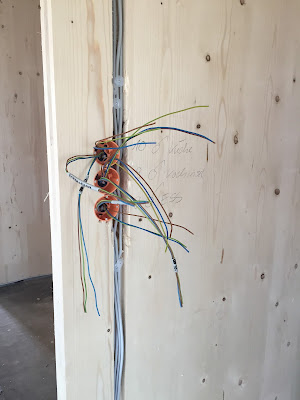

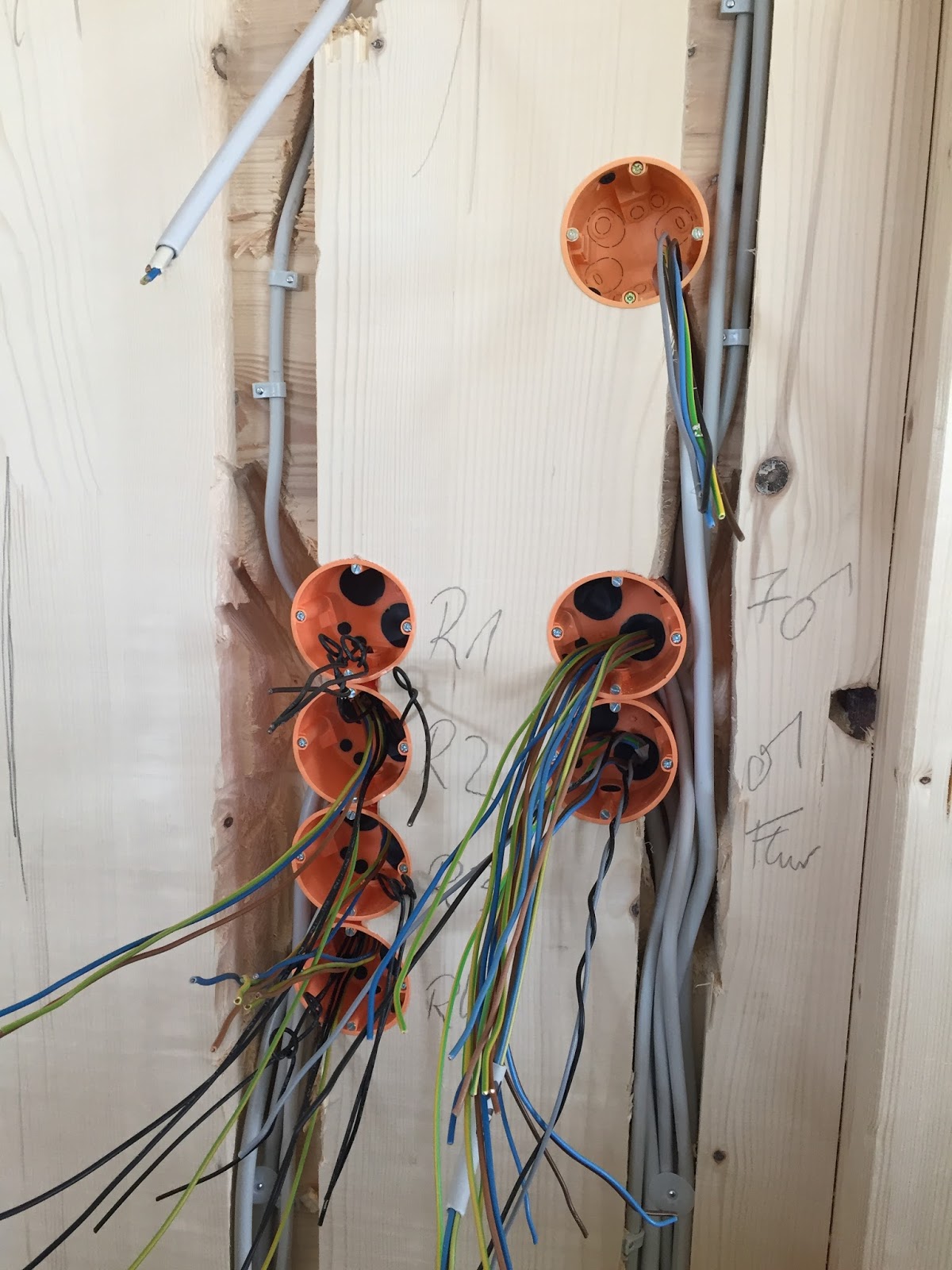

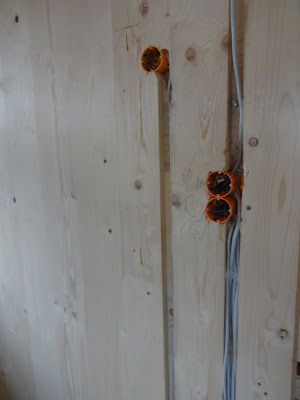

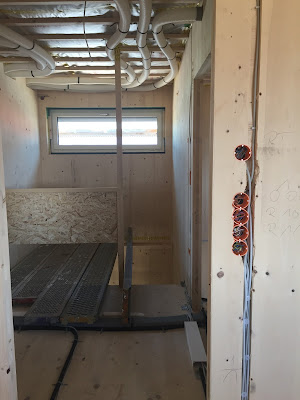

unsere Elektroinstallation bis jetzt:
